文章作者:微量氧分析仪    审核:微氧分析仪   来源:www.tgking.net

关于设备连接常见有几种情况

  1标配:建议用金属管螺纹连接,我公司正常标配可以提供3MM不锈钢金属管2/根,2个接头螺帽合计2只,3mm橡皮密封圈若干,仪表进气嘴为M8*1螺纹,但是要求你设备出气为8*1外螺纹接口。正常连接仪表如图3

如果用户准备在管道上采样,那么我们可以加工一个M8*1设备焊接气嘴,将设备气嘴焊接在设备的采样口上,即在设备开8mm孔,将M8*1外螺纹气嘴焊接在上面。如图1

②如果用户是测量氮气或者氩气钢瓶内的微量氧,那么用户使用的钢瓶减压阀一定要选择氧气减压阀,正常您购买的氧气减压阀的出气口为宝塔嘴,我方可以免费赠送1只减压器的M8*1螺纹气嘴,用户直接更换掉,即可采用配件中的接头直接连接仪器和减压器。如图2

图1 设备M8*1焊接气嘴

2 减压器M8*1气嘴

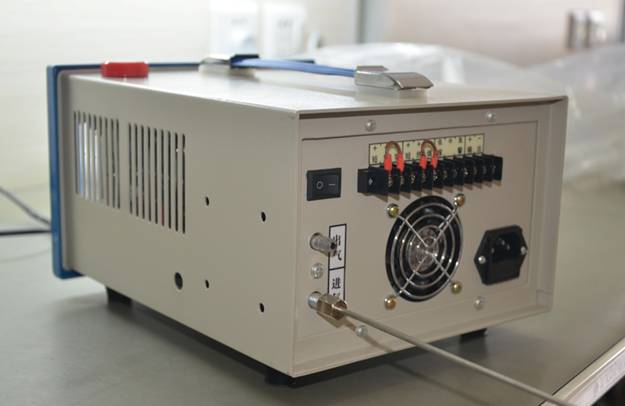

3 仪表3mm不锈钢管连接图

  26mm卡套用户:用户使用的是6MM外径的铜管或者6.35MM外径的不锈钢管,那么请注明,我们可以代为加工6mm卡套转接嘴和我们仪表的M8*1外螺纹对接密封,具体见图4

  3快速接头用户:用户使用的是4mm\6mm\8mmPU管连接,那么请注明,我方设备进气口改为4mm\6mm\8mm的快速接头,具体见图5

4 仪表6mm不锈钢管或铜管连接图 5 仪表快速接头连接图

  4皮管直插用户:用户使用的式内孔6mm的皮管直插连接,那么请注明,我方设备进气口改为宝塔嘴,需要注意的是这种连接方式不适用于ppm测量,具体见图6

 6 皮管直插连接图
